Pompy ciepła split, seria BeeSmart

Pompa ciepła BeeSmart wykorzystuje darmowe ciepło zawarte w otaczającym powietrzu tak efektywnie, jak to możliwe, aby zapewnić komfortowy dom zarówno zimą, jak i latem. Dzięki wielofunkcyjnemu kontrolerowi z ekranem dotykowym cały system jest niezwykle prosty i łatwy w obsłudze.

do 18,5 kW

Wydajność grzewcza:

do 15,8 kW

Wydajność chłodnicza:

Zmodernizowana pompa ciepła z serii BeeSmart w wersji split o mocy grzewczej 9,2 / 11,6 / 15,3 / 18,5kW (A7/W35) do ogrzewania, chłodzenia i ciepłej wody użytkowej.
Sterownik pompy ciepła z ekranem dotykowym zapewnia pogodową pracę grzania/chłodzenia całego systemu w oparciu o temperaturę powietrza zewnętrznego, komfortowe zaopatrzenie w ciepłą wodę oraz sterowanie dodatkowym źródłem ciepła.
Dzięki wsparciu zdalnego sterowania za pomocą smartfona cały system jest niezwykle łatwy i wygodny w obsłudze.

BeeSmart został opracowany z myślą o maksymalnej możliwej oszczędności energii dzięki ultra wysokiej ocenie SCOP, a także możliwości łączenia różnych urządzeń grzewczych, aby stale optymalizować zużycie energii w całym systemie.

Zaawansowana logika sterowania kreatywnie zarządza całym systemem i umożliwia integrację z innymi powszechnymi systemami sterowania, aby zaspokoić złożone wymagania różnych aplikacji, zapewniając wysoce wydajną pracę przy jednoczesnym zminimalizowaniu zużycia energii.

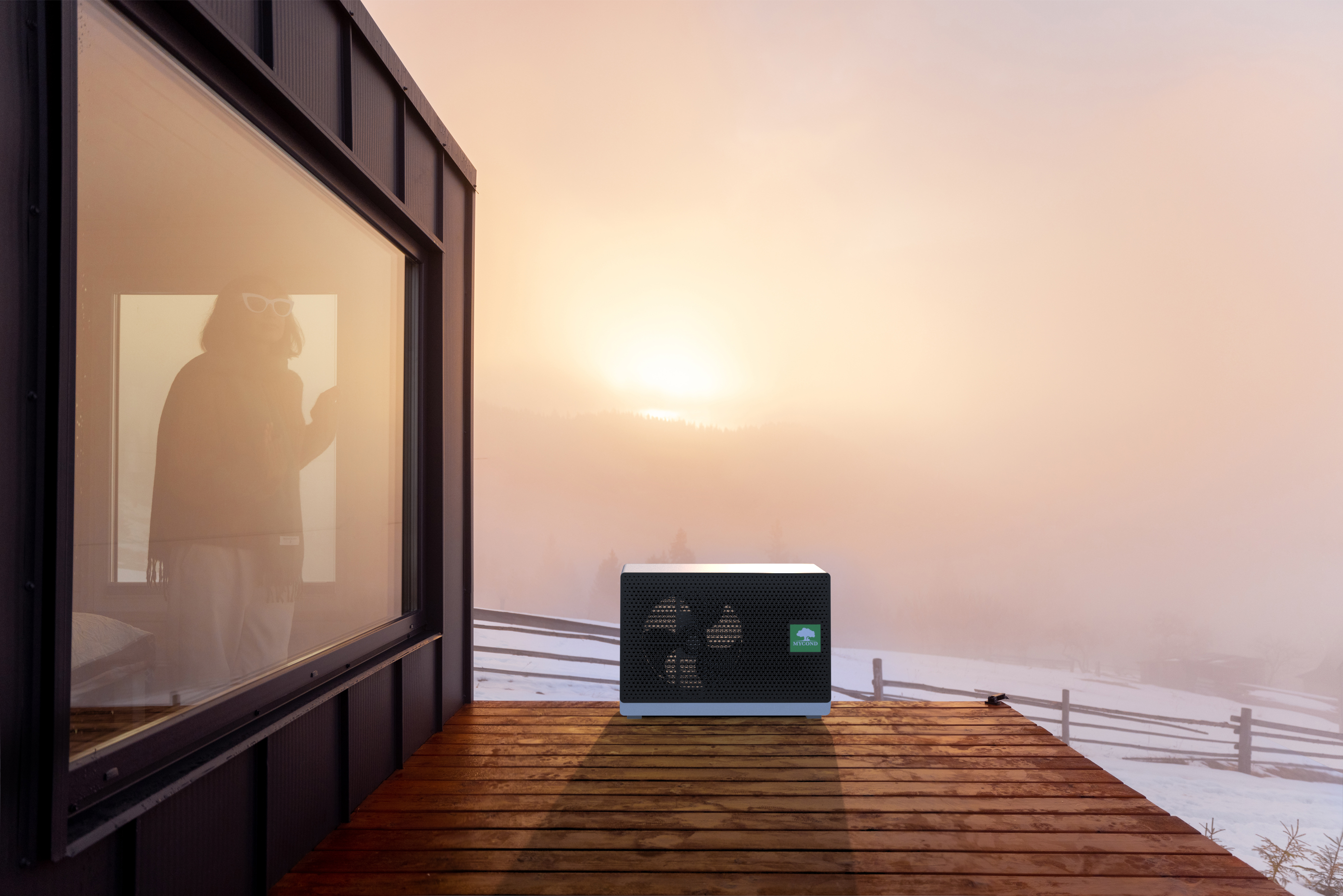

Jednostka zewnętrzna

Moc grzewcza 9,2 / 11,6 / 15,3 / 18,5kW (A7/W35)
Ogrzewanie przy temperaturze zewnętrznej do -25 °C
Wydajność chłodnicza 7,2 / 8,3 / 13,0 / 15,8kW (A35/W7)
Regulowana wydajność dzięki sprężarce inwerterowej Mitsubishi
Oszczędzający energię wentylator EC o zmiennej prędkości
Niski poziom hałasu jednostki zewnętrznej
Powlekany parownik z falistymi lamelami dla większej wydajności
4-drogowy zawór przełączający
Elektroniczny zawór rozprężny (EEV)
Czynnik chłodniczy R32
Grzałka taśmowa jako ochrona przed zamarzaniem tacy kondensatu jednostki zewnętrznej

Jednostka wewnętrzne

Zintegrowany płytowy wymiennik ciepła
Zintegrowany zawór przełączny „Ogrzewanie/ogrzewanie CWU”
Zintegrowana pompa obiegowa o wysokiej wydajności ze sterowaniem inwerterowym
Zintegrowana grzałka elektryczna 6 kW
Zintegrowany zawór bezpieczeństwa i manometr
Zintegrowane monitorowanie natężenia przepływu
Regulator pompy ciepła sterowany pogodowo z kolorowym ekranem dotykowym
Uchwyt do montażu na ścianie

Układ sterowania

Dzięki dotykowemu panelowi operacyjnemu o przekątnej 4,3 cala, EcoTouch może łączyć różne urządzenia grzewcze, aby zoptymalizować zużycie energii przez cały system.
Jego wyrafinowana logika sterowania inteligentnie zarządza elementami systemu i umożliwia integrację z innymi powszechnymi systemami sterowania w celu zaspokojenia złożonych wymagań różnych aplikacji, dla wysoce wydajnej pracy przy minimalizacji zużycia energii. Dodatkowo dzięki modułowi Wi-Fi może pracować zdalnie z aplikacją Mycond za pośrednictwem smartfona.

Główne funkcje:

Funkcja krzywej grzewczej

Korzystając z zastrzeżonej logiki krzywej grzania Smart, użytkownicy mogą skonfigurować system, aby osiągnąć optymalny poziom komfortu w oparciu o zmieniające się zapotrzebowanie na ciepło, poziom izolacji itp. System BeeSmart może regulować temperaturę wody wylotowej w oparciu o temperaturę otoczenia, stale monitorując i dostosowanie go w przeciwnym kierunku do aktualnych poziomów temperatury otoczenia, aby zapewnić optymalne warunki w pomieszczeniach mieszkalnych.

Funkcja kontroli temperatury w pomieszczeniu

Oprócz funkcji sterowania temperaturą wody, użytkownicy mogą również sterować temperaturą wody grzewczej, ustawiając ją na swoich panelach sterownika w oparciu o temperaturę w pomieszczeniu.

W tym trybie pompa ciepła będzie zarządzać temperaturą wody wyjściowej i pracować nad osiągnięciem i utrzymaniem zadanej temperatury pokojowej.

Sterowanie dwoma niezależnymi obiegami grzewczymi za pomocą zaworów mieszających

Różne systemy grzewcze wymagają różnych poziomów temperatury wody, tak jak w przypadku systemów ogrzewania podłogowego i ogrzewania grzejnikowego. System BeeSmart daje użytkownikom możliwość ustawienia dwóch oddzielnych programów krzywej grzewczej, dla różnych temperatur wody.
Krzywa niskiej temperatury dla ogrzewania podłogowego i krzywa wysokiej temperatury dla grzejników.
Gdy wymagana jest woda o wysokiej temperaturze, BeeSmart prowadzi krzywą wysokiego zapotrzebowania na ciepło.
Gdy woda o wysokiej temperaturze nie jest już potrzebna lub po jej osiągnięciu, urządzenie automatycznie przełącza się na tryb pracy na krzywej o niskim zapotrzebowaniu na ciepło z niższymi ustawionymi temperaturami wody, co zapewnia bardziej ekonomiczną i energooszczędną pracę.

Tryb automatycznego przełączania ogrzewania/chłodzenia

Urządzenie BeeSmart ma automatyczne przełączanie ogrzewania/chłodzenia. Funkcja umożliwiająca użytkownikowi prawdziwie bezobsługową, automatyczną pracę systemu. Użytkownicy mogą ustawić ten tryb, aby działał w oparciu o temperaturę otoczenia, temperaturę w pomieszczeniu lub sygnał wejściowy z innych urządzeń zewnętrznych.

Tryb uśpienia

W tym trybie system BeeSmart reguluje temperaturę wody na wylocie lub temperaturę w pomieszczeniu, aby oszczędzać energię i zmniejszać hałas podczas pracy, zmniejszając prędkość roboczą sprężarki i silnika wentylatora dla optymalnego komfortu snu.

Funkcja omijania szczytów poboru mocy

W niektórych krajach lub regionach firmy energetyczne zachęcają ludzi do zużywania mniejszej ilości energii w godzinach szczytu, dostosowując ceny za zużytą energię na podstawie określonych pór dnia, zwanych godzinami szczytu.
BeeSmart ma możliwość odbierania powiązanych sygnałów z zakładu energetycznego i regulowania jego działania lub nawet regulacji lub nawet zatrzymania jego działania po odebraniu sygnału.
Po włączeniu tej funkcji użytkownik może ustawić pracę pompy wodnej oraz sygnał sterujący do innych źródeł ciepła, np. kotłów gazowych. Ta funkcja jest doskonałym narzędziem do maksymalizacji oszczędności energii.

Ekonomiczna eksploatacja

Wraz ze spadkiem temperatury otoczenia spada sprawność grzewcza pomp ciepła. W niektórych krajach lub regionach, gdy temperatura otoczenia spada do pewnego poziomu, korzystanie z innych źródeł ciepła, takich jak kocioł gazowy, może być bardziej ekonomiczne niż korzystanie z pompy ciepła.
Jednostka BeeSmart umożliwia użytkownikowi zatrzymanie pracy pompy ciepła i włączenie innych źródeł ogrzewania, gdy temperatura otoczenia temperatura spada do pewnego poziomu.

Zoptymalizowany tryb ciepłej wody użytkowej

Tryb ciepłej wody użytkowej powinien mieć najwyższy priorytet w każdym systemie grzewczym (jeśli jest włączony).
BeeSmart oferuje ulepszoną 2-stopniową logikę produkcji wody sanitarnej, co pozwala użytkownikom lepiej zaspokoić zapotrzebowanie na ogrzewanie, a ciepła woda sanitarna jest również możliwa do utrzymania.
Użytkownicy mogą wybrać uruchamianie systemu dla ciepłej wody użytkowej o wysokiej temperaturze, gdy obciążenie grzewcze jest niskie, oraz dla ciepłej wody użytkowej o średniej temperaturze, gdy obciążenie grzewcze jest wysokie.

Tryb wakacyjny

Wbudowany tryb urlopowy pozwala użytkownikom ustawić system tak, aby działał przy zminimalizowanych ustawieniach urlopowych pomiędzy zaprogramowanym czasem rozpoczęcia i zakończenia ich okresów urlopowych. W tym trybie BeeSmart działa w celu utrzymania minimalne wymagane temperatury, aby zaoszczędzić maksymalną ilość energii.

Po zakończeniu urlopu system powróci do normalnego trybu pracy, tak aby po powrocie z urlopu użytkownicy zostali przywitani odpowiednią temperaturą ogrzewania i ciepłą wodą użytkową.

Wyświetlacz stanu pracy urządzenia

Instalator i użytkownik mogą przeglądać stan pracy urządzenia w czasie rzeczywistym, np. napięcie/prąd roboczy, przepływ wody, wydajność urządzenia, COP, odczyty temperatury, wysokie i niskie ciśnienie w systemie itp.

Łatwa integracja urządzeń zewnętrznych

System Mycond BeeSmart umożliwia podłączenie innych urządzeń zewnętrznych. System sterowania jest zintegrowany ze standardowym Modbusem, który może reagować na sygnały 0-10V z innych urządzeń.

Aktualizacja oprogramowania

Urządzenie BeeSmart jest wyposażone w port USB do przyszłych aktualizacji i ulepszeń oprogramowania.

Specyfikacje	Jednostki	MHCS 035 NBS MHCS 035 UBS	MHCS 045 NBS MHCS 045 UBS	MHCS 050 NBS MHCS 050 UBS	MHCS 070 NBS MHCS 070 UBS
Moc grzewcza (А7/W35)	kW	9,2	11,6	15,35	18,5
Współczynnik wydajności COP (A7/W35)		4,38	4,3	4,78	4,47
Moc grzewcza min/maks (А7/W35)	kW	4,3...9,2	5,5...11,6	6,0...15,35	9,2...18,5
Maksymalna moc grzewcza (А-7/W35)	kW	5,7	7,65	10,5	12,6
Współczynnik wydajności COP (A-7/W35)		2,97	2,99	3,27	3,12
Maksymalna wydajność chłodzenia (A35/W7)	kW	7,2	8,3	13,0	15,8
Współczynnik efektywności energetycznej EER (A35/W7)		2,8	2,9	2,96	2,85
Temperatura otoczenia podczas pracy (ogrzewanie)	°C	-25...+43	-25...+43	-25...+43	-25...+43
Temperatura otoczenia podczas pracy (chłodzenie)	°C	+8...+45	+8...+45	+8...+45	+8...+45
Maksymalna temperatura zasilania	°C	+55	+55	+55	+55
Typ czynnika chłodniczego		R32	R32	R32	R32
Zasilacz	V / Hz	230V / 50Hz	230V / 50Hz	400V / 50Hz	400V / 50Hz
Poziom mocy akustycznej (jednostka wewnętrzna/zewnętrzna)	dB(A)	44/52	44/52	44/59	44/61
Klasa efektywności energetycznej
– tryb niskotemperaturowy (W35)		A+++	A+++	A+++	A+++
– tryb średniotemperaturowy (W55)		A++	A++	A++	A++
